案例簡介：
華潤電力湖北有限公司 PDA+RFID 巡檢管理系統 一、項目背景 華潤電力湖北有限公司是香港華潤集團旗下電力控股公司在湖北省的第一家獨資發電企業，也是一個完全按照現代公司制度建立
詳細介紹：華潤電力湖北有限公司PDA+RFID巡檢管理系統
華潤電力湖北有限公司是香港華潤集團旗下電力控股公司在湖北省的第一家獨資發電企業，也是一個完全按照現代公司制度建立的新型獨立發電公司，負責建設和經營蒲圻電廠項目。目前格瑞特針對電廠設備設計一套巡檢系統
1、確保定時對設備按計劃巡查
2、方便真實記錄設備狀態和相關數據
3、對巡檢數據、設備運行數據進行統計分析
4、對設備建檔管理
統計各班次到位數，漏巡數，以及漏巡率，并形成各設備運行狀態和數據報表，以方便利用數據分析設備缺陷以及進行維修管理。
二.特設計具有以下功能格瑞特電廠巡檢系統

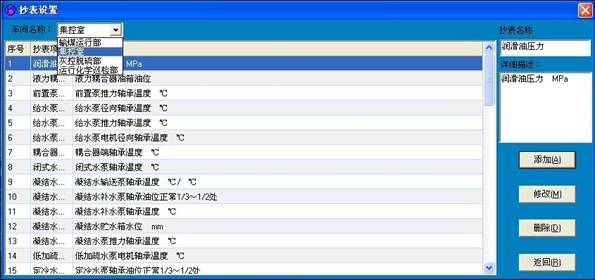

1， 現場采集數據：人員到達現場后讀設備上安裝的RFID卡，根據卡提示輸入需要采集的內容，然后保存，將內容通過GPRS或者WIFI，或者USB傳輸到管理中心PC機。采集內容按照電廠實際需求設置
2巡檢計劃管理
設定電廠巡檢計劃與任務，設置需要巡檢的設備，巡檢線路名稱或設備類型，巡檢周期要求。（具體項目按照具體巡檢計劃要求編制）
設定設備的巡檢內容，包括設備狀態，運行參數，周邊環境等定義
巡檢計劃查詢，可對現有的巡檢任務和巡檢線路做方便的查詢
2. 巡檢到位管理
按照電廠巡檢人員的巡檢完成情況和計劃要求的自動對比，統計出巡檢人員到達各電廠設備的具體時間，并分析到位率，考核巡檢計劃的實施質量，巡檢信息查詢，可以按日期、人員、計劃、設備查詢巡檢實施的情況，可以查詢到巡檢人員到達每一設備的時間，和在現場停留的時間和具體工作內容。
按照巡檢計劃或巡檢要求，對巡檢的設備自動比對，判斷巡檢是否合格或自動篩選出沒有按計劃巡查的設備

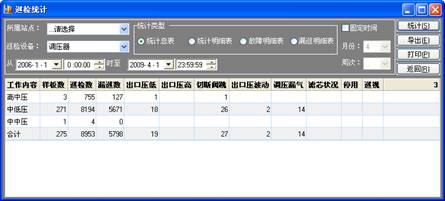

巡檢統計分析表，對指定時間內巡檢到位率和巡檢質量作定量分析
3. 設備運行及狀態報表
對每次巡檢時線路或者設備運行設備的工作參數作自動分析，并按管理要求作各類分析，包括缺陷分析，故障統計，歷史參數分析等等按巡檢時間，巡檢人員，設備類型等條件檢索查詢設備工作狀態和運行參數、周邊環境等現場信息。
設備的運行信息統計與缺陷分析，對設備的歷史工作狀態和運行參數作挖掘，做出缺陷分析。
4. 設備臺帳管理模塊

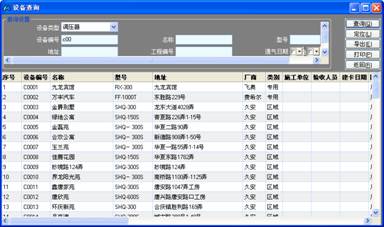

設備的新建，維護，廢除以電子臺帳的方式納入系統管理，可方便地搜索查找設備及相關屬性，并按巡檢采集回的信息及時更新,。
根據設備統計報表可以判斷設備缺陷記錄，并可以加入設備中修，大修日期，設備到維修日期可以提醒進行維修。
5,角色管理
根據甲方對系統管理實際要求設置系統管理權限，使得不同部門各取所需數據
三、系統概述
Great自主開發電廠設備巡檢管理系統是針對電力行業開發的結合了RFID電子標簽、GIS（地理信息系統）、多項網絡傳輸等技術的管理平臺。該系統為所有設備安裝了對應的電子標簽，實現對設備的自動識別，結合手持式數據采集器，可以提供真實的巡檢時間，停留時間；設備的全部巡行數據可通過采集器輸入并保存，并由后臺的管理軟件自動進行分析和處理，生成包括巡檢到位報表、設備狀態和參數等數據類報表。
巡檢系統流程：
依據企業現在對巡檢的要求和工作環境，該解決方案的由無源非接觸式RFID電子標簽、手持式數據采集器（PDA+RFID）和系統管理軟件構成。具體流程為：1，

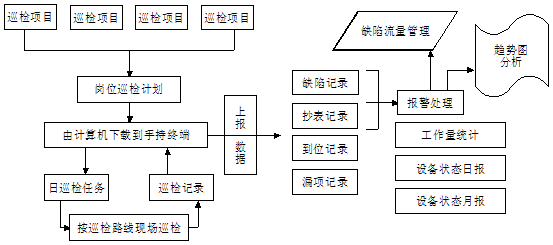

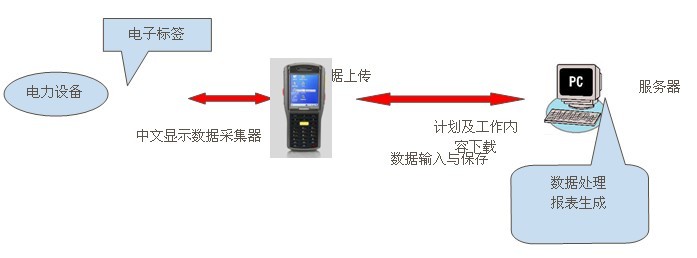

圖1.巡檢工作流程
四、系統構成
手持式巡檢儀 GRT-PDA
主要特性：工業級三防設計 防水/防摔/防塵集成了RFID、GPRS等模塊 內置攝像頭 內置WIN CE操作系統和功能強大的巡檢手持端軟件 帶觸摸屏和全功能32鍵鍵盤，可通過手寫或鍵盤輸入信息和操作軟件
3.2寸彩色TFT-LCD液晶
超大存儲內存，完整放置全部管網及附屬設備的電子臺帳、照片、維護記錄等海量信息數據庫
通過基于WIN CE平臺的巡檢手持端軟件軟件，可以方便的查詢電子臺帳、巡檢計劃、查找當前位置附近設備，并可在巡檢中完成復雜的巡檢工作內容填寫和申報，并上傳現場照片。
配置與參數
* RFID格式 工作頻率：125K 讀寫距離：2cm-5cm
*GPS：應用SIRFⅢGPS定位模塊 定位精度5-10m
*使用環境：工作溫度：-25℃至80℃ 儲存溫度：-40℃至80℃ 濕度：5%RH--95%RH（無凝露）
跌落規格：在操作溫度范圍內，6面均可承受1.5米高度跌落至水泥地面的沖擊
滾動規格：1,000次0.5米，六個接觸面滾動
密封環境：IP64
*物理參數：尺寸：186.5*75*31mm（標準電池配置）186.5*75*38.9mm（4,000mAH電池配置） 重量：400克
*性能參數：CPU：Samsung ARM920T@533MHz
內存：128MB RAM/1GB Flash存儲
存儲空間擴展：支持最大8G Micro SD(TF)卡
觸摸顯示屏：彩色3.2英寸QVGA仿玻璃耐用觸摸屏，TFT-LCD、65K色、240X320（QVGA尺寸）
按鍵：31個軟硅膠按鍵
*輸入方式：標配手寫筆，手寫、觸摸輸入或鍵盤輸入
*電池容量：可選充電式聚合物電池 （3.7V 4,000mAH)
擴展插槽：SIM卡、SAM卡、Micro SD(TF)卡
*無線通訊功能：支持GPRS和CDMA無線網絡
傳輸距離：支持IEEE802.11b/g協議，需要有效無線局域網信號覆蓋。
* 拍照功能：攝像頭：Samsung 320萬像素攝像頭 2048（H）×1536（V）,QXGA
2．電子標簽信息鈕 GRT-EM
工作頻率：125kHz；
電 源：讀頭驅動方式 無需電源；
感應距離為5CM以內；
使用具有不可更改的數字代碼；
抗沖擊、防浸水，堅固，無使用次數限制；
可在-40℃―+80℃的溫度范圍內使用
多種封裝方式 可適合吊裝、埋入安裝、螺絲安裝、粘貼安裝，并有適合安裝在金屬表面的防干擾封裝
3.管理軟件：詳見軟件介紹
軟件采用先進的B/S結構，應用SQLSERVER，WEBGIS等核心技術開發，

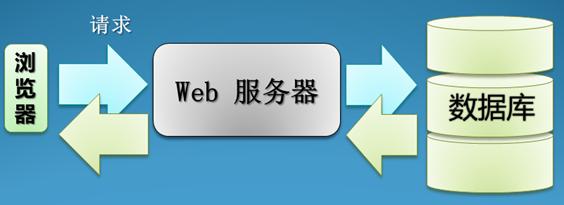

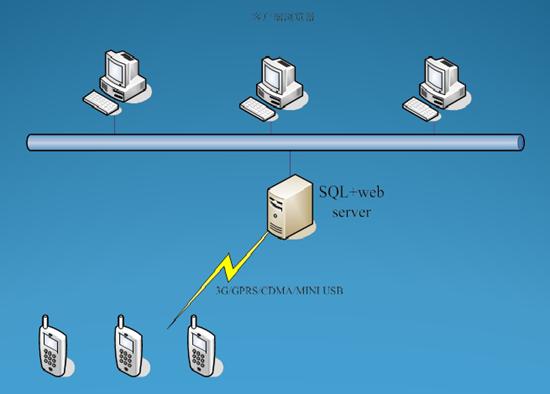

軟件網絡結構示意圖
巡檢數據，管網及附屬設備GIS資料，電子臺帳信息，用戶信息等系統管理軟件數據統一發送并保存在一臺數據庫服務器中，并由該服務器負責以網頁形式發布軟件。用戶可用任意電腦由局域網或者是外網直接用瀏覽器訪問使用軟件，不需要安裝任何客戶端軟件。這樣不僅大大提高了使用軟件的便利性，更加強了系統的穩定性，確保了系統數據的安全和可靠性，又避免了由于客戶端軟件帶來的系統不穩定性，同時系統的維護工作量大大降低。

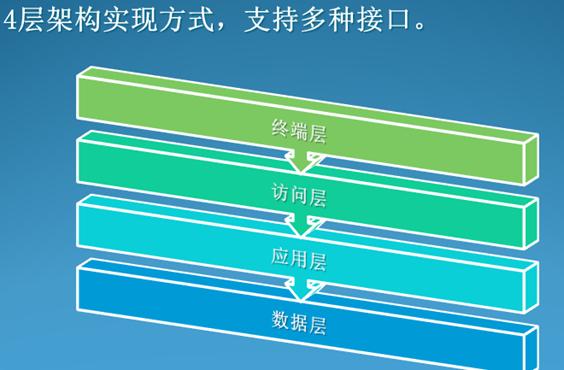

軟件結構示意圖1
軟件結構示意圖2
五、系統實現功能描述：

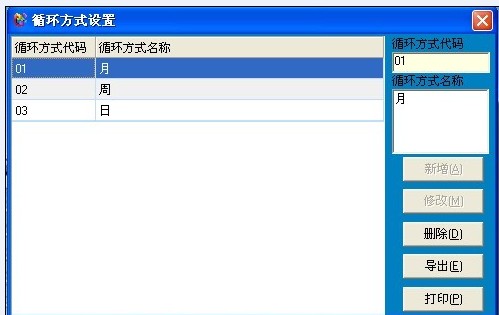

1 系統參數設置：可對一些系統常用參數進行定義。
2 系統能夠添加、修改和刪除、人員信息、線路、計劃及巡檢點信息。
3 統能夠方便設置各類周期：如巡檢次數，巡檢時間，最短巡檢時間等。

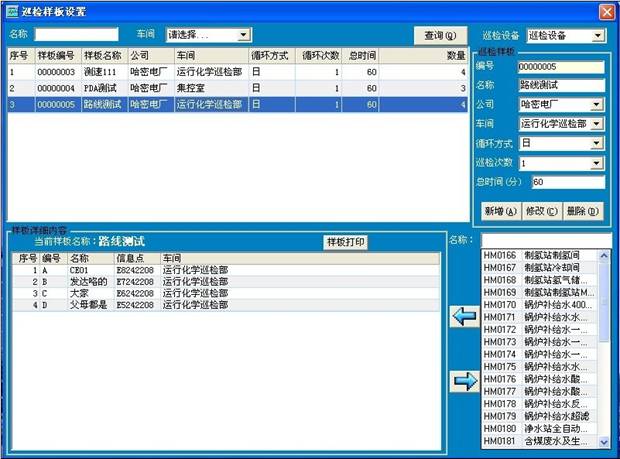

4巡檢計劃管理：根據人員身份信息，自動下達該人員的巡檢工作計劃，工作人員使用手持R FID采集器通過Web方式瀏覽工作計劃。系統能夠添加、修改和刪除巡檢計劃，并能瀏覽計劃情況、打印計劃、生成Excel文件。
5管理人員制定完巡檢計劃后或管理人員發現巡檢員出現漏檢情況時，可及時查閱以便及時補檢。

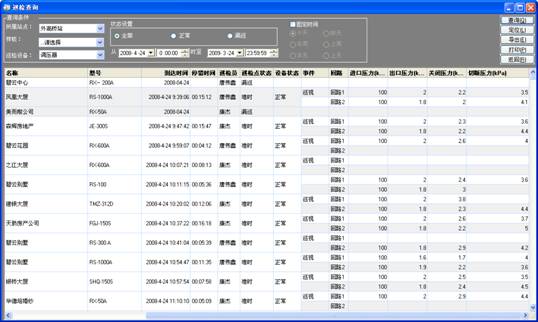

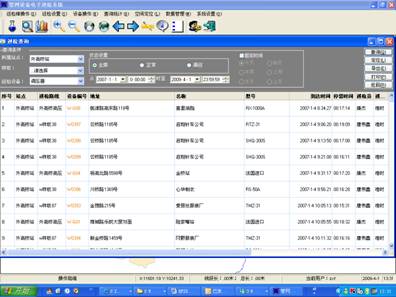

6基礎資料查詢：系統能夠根據編號、巡檢計劃名稱、巡檢員，巡檢日期，班次等信息組合查詢巡檢信息；
7巡檢明細表：通過計劃巡檢率表可以關聯查詢和統計漏檢、實檢的巡檢點詳細信息?？梢越y計計劃巡檢率表?？梢詫⒉樵兘Y果輸出到打印機，生成Excel文件。

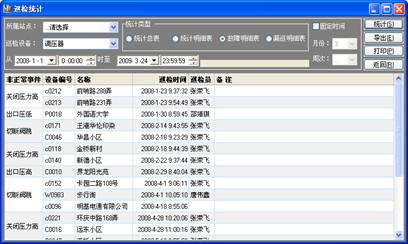

8漏檢明細表：可分別按照巡檢段、部門、巡檢員，查詢和統計漏檢明細表。

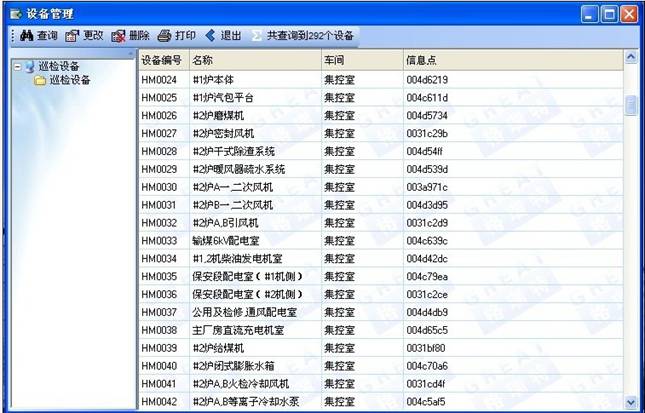

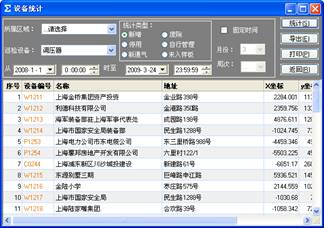

9.設備管理報表：可以自動統計生產設備臺賬，同時生成設備缺陷記錄，提醒中修，大修日期
10圖像采集與回傳：實時采集和回傳巡檢時的圖像信息，用于指導巡檢搶修工作。
9數據庫自動備份：應能按設置的備份時間按指定的路徑進行自動備份；

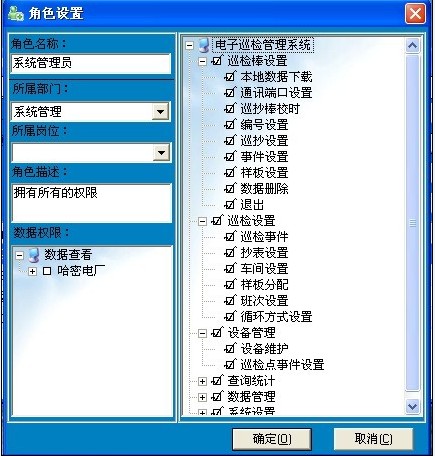

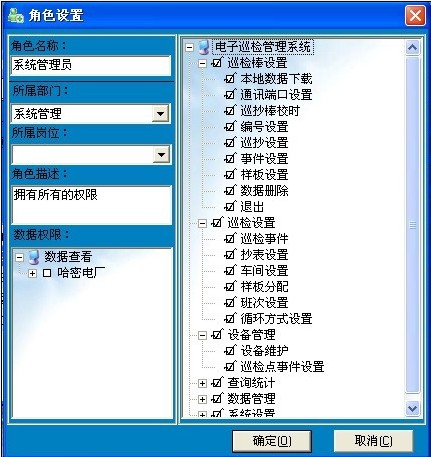

10系統角色管理：根據用戶實際需求設置各部門不同權限，各取所需數據
六、系統特點
1.系統針對客戶需求開發
2. 系統具有完整安全及自動災難恢復機制，保證安全穩定，降低系統維護成本。
3. 提供標準數據接口，可實現與企業管理信息系統、決策支持系統的無縫對接；
4. 系統部署階段可實現現有電廠相關設備的數據導入（EXCEL，MDB，SQL等），大大降低部署時間和成本。
5. 不同于普通的巡檢管理系統，除了完善的巡檢到位功能，還可通過增加功能模塊提供對設備運行狀態和參數的分析處理，貼合電力行業對巡檢的管理要求。
6．可以日常巡檢維護為核心提供對設備從安裝到日常運行維護到廢除的全程管理 。
7. 巡檢計劃設置靈活，可隨時調整。
8. 按電力行業管理要求設計的各種實用統計報表，并可按客戶要求定制報表種類及樣式。
9. 開放式系統，維護可由用戶自行完成，維護成本低。
10. 模塊化設計，用戶可自行選擇功能模塊，如維修管理，設備臺帳等搭建最符合自身管理需求的系統。
11. 系統可通過網絡對數據庫和系統進行遠程維護。
12. 管理軟件可提供硬件加密保護，確保信息安全。
八、售后服務
售后服務在當今IT項目中起著重要的，不可替代的作用。沒有完善的售后支持服務，任何系統對于用戶來說都是不可靠的甚至是危險的。多年以來上海格瑞特科技實業有限公司在電力及其他行業項目實施及服務過程中積累了豐富的技術支持服務經驗，建立了完善的梯級維護服務體系，提供高品質的客戶服務支持正是格瑞特公司在不斷在追求的。
供貨后，硬件正常使用免費保修十二個月，軟件系統本身質量問題保修二十四個月，如在此期間出現問題（不包含增加功能）以解決問題為原則，通過遠程或者現場在72小時內消除隱患。為了保證電廠RFID巡檢系統安全、穩定運行，公司將提供多種形式的售后技術服務，包括現場服務、電話維護、遠程維護、本地化服務。
l 現場服務
定期維護：公司實行系統維護工程師定期巡檢制度，由公司派出的工程師將每季度一次走訪客戶，發現問題，解決問題，了解新的需求。這樣一方面將隱患及時消滅，保證現場解決系統使用中出現的相關問題，同時新的需求的了解也為系統的進一步升級提供了良好的業務支持。
應急維護：嚴格遵守免費質保期內承諾和免費質保期滿后承諾。根據故障影響程度不同，排除故障時間有所不同。
l 電話維護
系統使用方可以撥打公司提供的客戶服務熱線（021-63023636），與公司的市場監督中心直接聯系，公司的維護工程師直接通過電話對系統使用方提出的各種問題加以解答和解決。
l 遠程維護
網絡條件允許時我們可以通過Internet直接進行遠程維護和系統升級、更新系統軟件售后技術服務
l 系統售后技術服務
公司將在系統驗收后，為有關應用軟件提供維護和技術支持服務，并提供終身的系統維護支持服務，主要內容包括：對功能與要求有差異的部分在任何時間免費維護；免費提供技術咨詢服務；
九、公司簡介及安裝案例
GREAT巡檢管理系統是由上海格瑞特科技實業有限開發生產。上海格瑞特是國內專業的巡檢產品制造商和巡檢解決方案的提供商，從1997年開始從事巡檢手持儀，巡檢信息管理平臺的開發與銷售。目前公司是國家巡檢行業標準的首席制定單位，上海市高新技術企業，并連續多年通過企業ISO認證。十余年來已為國內數萬用戶提供了高品質的巡檢管理系統。GREAT巡檢管理系統已經成功在以下公司得以應用：
江蘇省南通供電局
浙江秦山核電站
國網新疆哈密煤電廠
泉州三美水電廠
內蒙古卓資山電廠
包頭鐵路局
臨淄電廠
南網百色局
國電南瑞變電站
深圳大亞灣核電站
中國移動綿陽分公司——線路及無人基站巡檢管理系統
中國移動宜賓分公司——無人值守基站巡檢管理系統
中國電信泉州分公司——通訊線路巡檢管理系統
上海市南自來水公司——泵站巡檢管理系統
上海市北防汛排水有限公司——泵站巡檢管理系統
上海燃氣浦東銷售公司——燃氣管線及調壓器、閥門巡檢管理系統
上海天然氣管網有限公司——高壓管網閥站、閥室、閥門巡檢管理系統
上海大眾燃氣公司——犧牲陽極巡檢管理系統
上海燃氣浦東銷售公司營業所——工業用戶表具抄巡管理系統
金山天然氣有限公司——燃氣管線及調壓器、閥門巡檢管理系統
青浦煤氣公司——燃氣管線及調壓器、閥門、橋管巡檢管理系統
無錫華潤燃氣有限公司——液化氣儲配站巡檢管理系統
岳陽華潤燃氣有限公司——調壓器巡檢管理系統
湖州新奧燃氣有限公司——管線及調壓器GPS巡檢管理系統
上海吳淞煤氣制氣廠——制氣設備安全巡檢管理系統
